一、方案背景

在現代工業生產過程中，PLC、變頻器、變送儀表等設備需要聯網接入企業MES或監控平臺，以打破設備間的信息孤島，實現集中管理監控，提高生產效率。

信立科技XL80通信主機聯網方案，旨在通過設備聯網實現實時監控、信息共享、遠程監控和智能化管理，為企業提供了更高效、更靈活和更可持續的監管方式，促使工業向數字化和智能化方向邁進。

二、方案設計

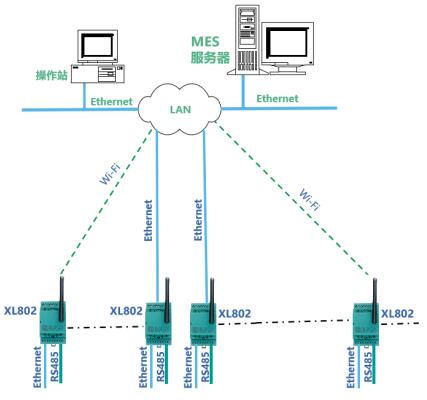

方案一：XL80通信主機直接從設備讀取數據

設備接入：需要接入企業MES或監控平臺的設備或系統，通過RS485、RS232、Ethernet等通信接口連接XL80通信主機。

數據聯網：XL80通信主機從設備通信接口讀取設備或系統的運行數據，通信協議轉換處理后，再通過Ethernet或Wi-Fi，接入企業LAN，轉發數據至MES或監控平臺。

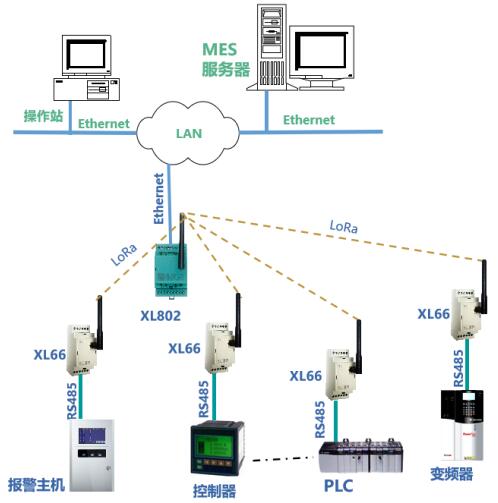

方案二：通過XL66無線轉換器，中轉數據

設備接入：對于安裝分散，離LAN接口遠的設備，設計XL80安裝在LAN口附近接入局域網，選擇XL66無線轉換器，連接設備RS485/RS232接口，實現設備無線連接XL80通信主機。

數據聯網：XL80主機通過LoRa無線傳輸技術，從XL66無線讀取設備的運行數據，通信協議轉換處理后，通過Ethernet轉發數據至MES或監控平臺。

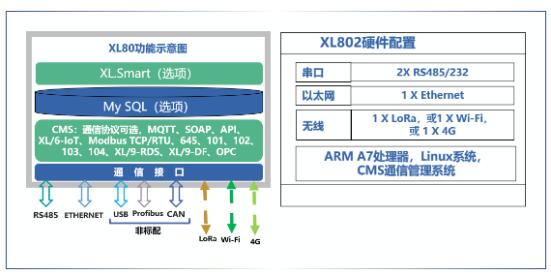

三、設備介紹

XL80通信主機是一款多功能、高度靈活的工業通信設備，旨在為工業自動化領域提供卓越的數據采集、協議轉換和數據通信解決方案。XL80主機具備豐富的接口、協議支持和擴展模塊，能夠連接各種工業儀表、控制器，實現從數據采集到數據傳輸?shù)囊徽臼浇鉀Q方案。

多接口支持

配備RS485、Ethernet等接口，支持連接與各種工業儀表、控制器和系統連接，以實現更簡單、靈活的數據通信。

通信協議豐富

支持多種通信協議，如MQTT、SOAP、Modbus、104、645等，能夠與各種設備和系統進行通信，為用戶提供了在多種通信環境下無縫集成的能力。

數據庫可移植

可移植MY SQL數據庫，具有更大的靈活性和可維護性，使數據庫管理和數據遷移變得更加方便。

無線傳輸

支持LoRa、Wi-Fi、 4G無線通信，數據傳輸不受布線限制，部署靈活、快速。

多通道數據集成和轉發

可從多個通信口讀取數據，并進行協議轉換，轉發到多個不同設備，在多臺設備之間建立高效的數據通信。

可擴展性強

可通過XBUS（485）總線擴展信號輸入、輸出模塊，以適應不斷變化的需求， 數據采集和傳輸?shù)撵`活性更高。

四、方案價值

提高生產效率

設備聯網后將數據傳至MES或監控系統，企業可以實時監控設備運行狀況，及時發現問題并進行調整，從而提高生產效率。

數據互通與一體化管理

將不同設備的數據集中監控管理，實現了企業內部數據的互通和一體化管理，為數據分析和決策提供了基礎。

降低維護成本

通過遠程監控功能，降低了管理人員現場巡檢的頻率，減少了人力成本。同時，通過實時監測設備狀態，可以提前發現潛在故障，降低維護成本。

靈活部署與擴展

可根據現場實際情況，更靈活地部署設備，同時支持設備的無線連接，方便系統的擴展。
